Спортзалами оборудованы многие здания, вентиляция в них – это неотъемлемая инженерная сеть, которой оснащаются все подобные строения. Ее основная задача – снабжение чистым подготовленным воздухом, поддержание оптимальной температуры, влажности и кратности воздухообмена.

Виды спортивных сооружений

Спортивные залы имеют архитектурные решения и конструктивные особенности, большинство из них арендованы и расположены в крупных жилых зданиях, встречаются и отдельно стоящие объекты. На этапе проектирования учитывается ряд требований:

  • Для небольших помещений без зрительской зоны, в которых тренируется несколько десятков человек допустимо естественное проветривание. Вытяжные установки монтируются в санитарных зонах и раздевалках.
  • Вентиляция, которая конструкционно входит в состав многоквартирного дома или развлекательного центра, должна быть автономной (не соприкасаться с общеобменной схемой здания).
  • Отдельно стоящие объекты большой площади оснащаются принудительным вентилированием с рассчитанными параметрами.
  • Если предусмотрены ложи для зрителей необходима организация дополнительного вентилирования.
  • Танцевальный зал должн быть с принудительной подачей воздуха.

Оборудование для вентиляции тренажерного зала подбирается исходя из производительности силовых установок:

  • Для небольших сооружений площадью до 200 м² с потолками до 3 м подойдет моноблочные приточные установки. Преимущества этого агрегата в компактности и простоте монтажа. Установка собрана и готова к работе, достаточно подключить ее. Она дополнена элементами воздухоподготовки и не требует применения дополнительных агрегатов. После окончания срока аренды или при переезде на другое место ее можно легко демонтировать и взять с собой. Оборудование оптимизировано, что позволяет включать агрегат в систему и набирать мощность подсоединением дополнительных узлов.
  • Для залов площадью более 200 м² требуется организация полноценного приточно-вытяжного вентилирования. Оно дополняется набором воздуховодов, которые выводятся в строго рассчитанных местах. Оборудование имеет устройство воздухоподготовки и оснащается канальными кондиционерами и нагревателями. Поддержание установленных параметров воздушных масс и эффективное вентилирование всех помещений с применением зональности, рекуперации тепла повышают энергоэффективность системы.

Требования и нормы

Основные требования к воздухоподаче, поддержанию оптимальных показателей температуры, влажности и скорости потока регламентированы СНиП 2.04.07,СНиП 2.04.05, а также другими документами.

  • Относительная влажность поддерживается на уровне от 30% до 50%, при наличии деревянного инвентаря – 60%.
  • Минимальная температура зимой не должна быть ниже 18 °С, а летом – не выше 26 °С (кроме объектов с ледовой площадкой).
  • На каждого спортсмена должно подаваться воздуха не менее 80 м³/ч, для зрителей этот показатель составляет 20 м³/ч.
  • В санитарных зонах воздухоподача предусматривается на уровне 100 м³/ч (на одну кабинку).
  • В раздевалках организовывают подачу воздуха на уровне 50 м³/ч.
  • Для мест общественного пользования – 25 м³/ч.
  • Скорость потока для залов, оборудованных столами для тенниса, татами для борцовских поединков и на катках не должна превышать 0,3 м/с, для остальных спортивных сооружений – 0,5 м/с.

Недопустимы резкие перепады температуры в различных зонах, образование сквозняков.

Приточно-вытяжная вентиляция должна поддерживать оптимальные параметры микроклимата спортзала, ее отсутствие или неправильная установка имеют пагубные последствия для спортсменов и зрителей:

  • Скопление неприятных запахов.
  • Застой воздуха с повышением влажности приводит к развитию патогенов, образованию плесени, коррозии инвентаря и оборудования.
  • При несоблюдении параметров вентиляции тренажерного зала спортсмены быстро утомляются и не смогут показать достойные результаты.
  • Отступление от температурных норм приводит к дискомфорту зрителей и участников соревнований.

В результате посетители, спортсмены перестанут приходить в спортивный комплекс, бизнес утратит прибыль. Поэтому это первостепенная задача для владельца комплекса.

Основные ошибки в проектировании

  • Некорректный расчет посещаемости создает дискомфорт, в помещении становится жарко и ощущается нехватка кислорода. Особенно это актуально в пиковые часы и при проведении крупных соревнований.
  • Неправильное размещение оборудования приводит к образованию «мертвых зон», в которых воздухообмен отсутствует.
  • Несоответствие сечения воздуховодов производительности силовых установок. При перемещении воздушных масс по узким каналам их скорость растет, что приводит к образованию сквозняков. Спортсмены и зрители чаще болеют. Это недопустимо, особенно в детских спортивных учреждениях.
  • Неграмотный подбор мощности, производительности оборудования. Агрегаты с недостаточной мощностью не смогут осуществлять эффективный воздухообмен, а завышенные показатели приведут к излишним тратам на приобретение оборудования, его последующую эксплуатацию.

Вентиляция тренажерного зала, фитнес центра – это сложный инженерный комплекс механизмов, который одновременно проводит несколько процессов воздухоподготовки, обеспечивает подачу и удаление отработанного воздуха. Агрегаты должны быть экономичными, поскольку вентилируемые площади значительны.

Этапы работ

Проектирование систем приточно вытяжной вентиляции
1
Разрабатывается ТЗ и проект вентиляционной системы с учетом особенностей объекта и пожеланий Заказчика.
Поставка оборудования вентиляции и комплектующих
2
Осуществляется без задержек сроков согласно рабочему графику и установленной дате в договоре.
Монтаж систем кондиционирования и вентиляции
3
Всех элементов, запуск и тестирование системы при различных режимах.
Сдача документации и объекта заказчику
4
Сдача документации и объекта заказчику
Заказчику передается полный комплект документов, проводится обучение по настройке системы.

Типы вентиляции

Для обеспечения перемещения воздушных масс используют естественное и принудительное проветривание. В связи с невысокой кратностью воздухообмена (0,5 – 1) естественные процессы дополняются вытяжными устройствами, размещенными в зонах с большим загрязнением атмосферы (туалеты, раздевалки).

Естественное вентилирование

Такая схема применима для небольших залов без зрительских трибун. Количество спортсменов невелико, вентиляция вполне справляется с нагрузкой. В процессе строительства или переоборудования здания создаются выделенные воздуховодные рукава, которые выводятся на кровлю.

Такую схему (как дополнительную) можно применить на больших объектах с высокими потолочными перекрытиями. Разность давлений и температур обеспечивает циркуляцию всего объема воздуха. Потолочные перекрытия могут оборудоваться автоматизированными фрамугами для усиления циркуляции. Их используют только в теплый период, поскольку зимой с потоком воздуха уносится значительная часть тепла и затраты на отопление возрастают.

Для небольших зданий можно обогревать сплит-системами, радиаторами центрального отепления, автономными источниками. Их не используют для больших площадей, поэтому зимой здание переводят на принудительное вентилирование с воздухоподготовкой и частичной рециркуляцией.

Это экономичный способ обеспечения циркуляции воздуха. Затраты на оборудование минимальны, а его эксплуатация не требует привлечения дополнительных средств.

Естественное вентилирование обладает рядом недостатков, которые следует учесть при проектировании:

  • Низкий коэффициент кратности воздухообмена.
  • Невозможно провести эффективную воздухоподготовку (применяется дополнительное оборудование).
  • Большие потери тепла в холодный период.
  • Зависимость от внешних погодных условий.

Естественное проветривание применяется редко и только для небольших однородных помещений.

Принудительное вентилирование

Процесс перемещения воздушных масс обеспечивает работа силовых установок. Они дополняются вспомогательными элементами для поддержания показателей температуры и влажности на установленных пределах.

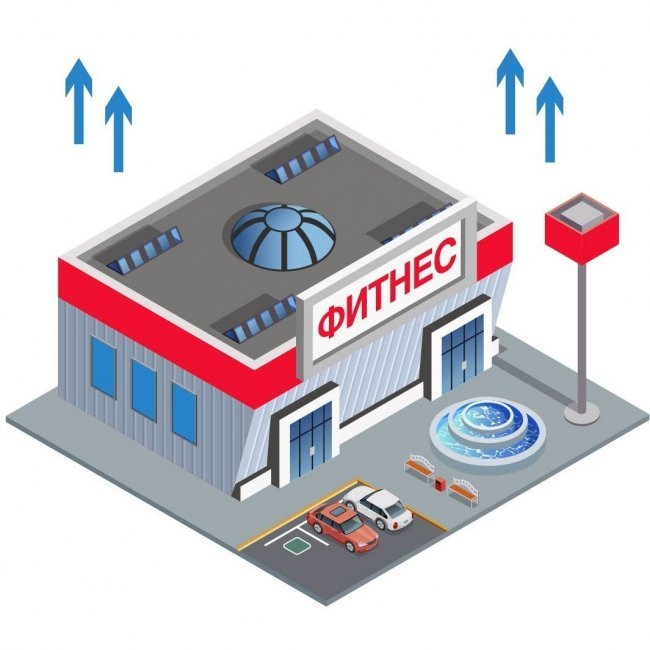

Вытяжная вентиляция

Она обеспечивает отвод отработанного воздуха. Воздушные массы попадают в помещение естественным путем через открытые фрамуги, дверные проемы, организованные приточные каналы.

Поскольку фильтрация не требуется, оборудование довольно простое в исполнении. Приемные элементы устанавливаются в «грязных зонах» в верхней части стены или на потолке.

Зимой с потоком уходит значительная часть тепла, которую можно заместить системой рекуперации, но она малоэффективна, поскольку мощность притока невысока. Для обеспечения оптимальной температуры используются дополнительные источники (автономные кондиционеры, радиаторы центрального отопления, электрические калориферы).

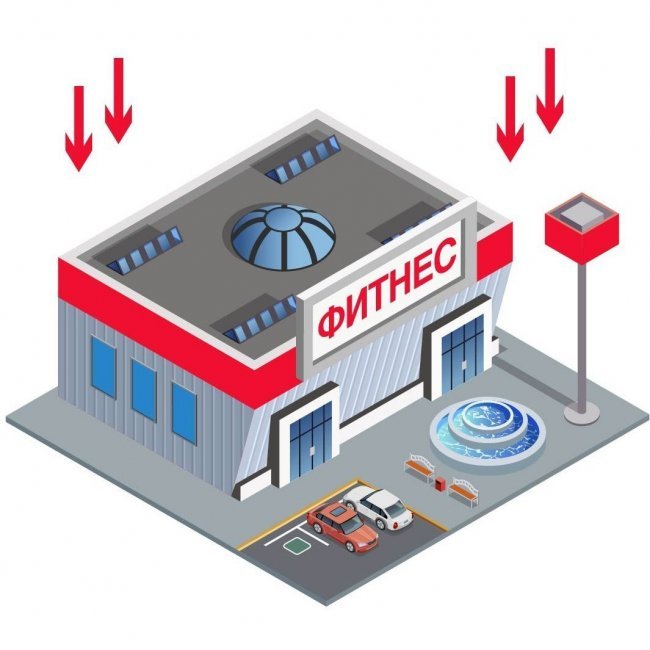

Приточная

Приточная вентиляция применяется в спортзалах средней площади. Она обеспечивает эффективную подготовку воздушных масс, поддержание заданных параметров температуры, влажности.

Воздух с улицы засасывается вентилятором и проходит фильтрацию. Для достижения заданных показателей влажности он осушается или увлажняется. Для увлажнения применяются специальные форсунки, которые обеспечивают распыление мелкодисперсной взвеси воды непосредственно в канале воздуховода. Для осушения применяют стационарное электрооборудование.

Воздух под давлением проходит через диффузоры и вытесняет отработанные загрязнения.

Размещение диффузоров проводится после расчета потоков воздушных масс. Они монтируются, исходя из архитектурных особенностей зданий в нижней части одной стены, по периметру или под полом. Поток захватывает воздух и направляет его вверх, где он выводится через обустроенные вытяжные каналы, открытые фрамуги (в теплое время года).

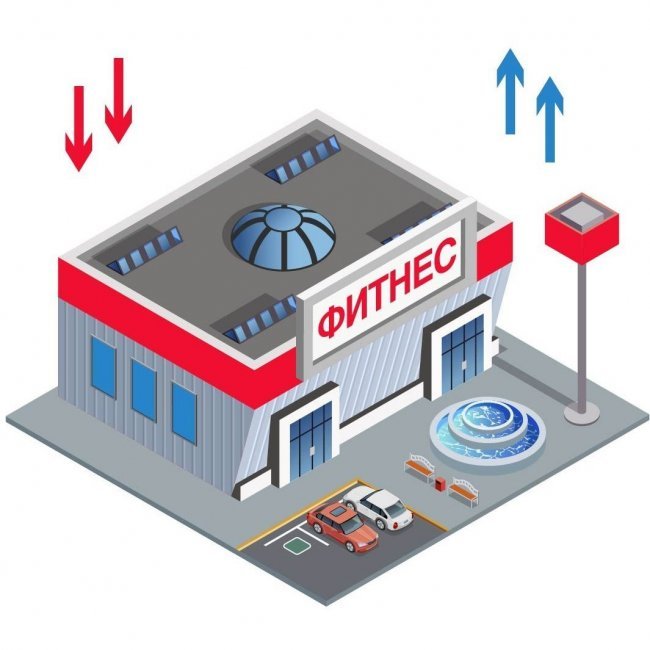

Смешанная или наборная схема

Приточно-вытяжная вентиляция спортзала канального типа несколько дороже, но эффективнее. Она состоит из вытяжного и приточного вентилятора, оснащается централизованными кондиционерами. Теплообменное оборудование устанавливается в каналах, где поток воздуха приобретает заданную температуру.

Схема не зависит от внешних погодных условий и обеспечивает поддержание заданных параметров в любое время года.

Рекуперационная установка предназначена для экономии энергоносителей зимой. Часть отработанного воздуха 10% - 30% выводится за пределы спортивного комплекса, что обеспечивает приток кислорода в нужном объеме. Остальной нагревает приточный поток, что приводит к экономии до 70% энергоносителей. Частичная рециркуляция (перенаправление потока из вытяжки в приточную систему) повышает энергоэффективность. Вытяжной поток проходит фильтрацию, орошение/осушение и готов к повторному применению.

Частичный отвод удаляемоего воздуза обеспечивает полную смену объема воздуха в течение тщательно рассчитанного времени.

Такими устройствами оснащают крупные спортивные сооружения, где предусмотрены места для болельщиков. Поскольку требования по воздухообмену для спортсменов и болельщиков различаются, приточно-вытяжное оборудование обеспечивает зонирование помещения.

Автоматизация помогает повысить эффективность работы системы, увеличивает моторесурс электродвигателей, снижает пиковые нагрузки при запуске оборудования. Применение частотных регуляторов позволяет эксплуатировать силовые электроустановки в щадящем режиме, наращивать мощность, исходя из наполненности зала.

Канальное вентилирование

Представляет собой разветвленную схему воздуховодов, которые могут быть вмонтированы в объем стены или закреплены на несущих конструкциях. Эта установка доставляет подготовленный воздух в любую точку помещения, выводит отработанный из верхней части сооружения (подогретый использованный воздух скапливается в районе кровли).

Приточные воздуховоды устанавливают в нижней части, если помещение имеет высокие потолки – на уровне 2 – 3 метров от пола или под специальными защитными решетками в полу.

Силовые устройства, вспомогательные элементы расположены на крыше. Экономится полезная площадь объекта, минимизируется шумность работы агрегатов. Применение рекуператора экономит значительный ресурс на энергоносителях зимой. Летом устанавливают автоматизированные фрамуги в верхней части здания. Так обеспечивается естественное удаление отработанного воздуха без запуска принудительной вытяжной установки.

Канальная система несколько сложнее в монтаже, но имеет преимуществ:

  • создание воздухообмена с высокой интенсивностью;
  • возможность управления силой и направлением потоков при помощи автоматизированных задвижек;
  • равномерное, рассчитанное распределение воздушных масс по объему и в подсобных помещениях;
  • отсутствие сквозняков;
  • эффективное поддержание параметров воздуха в комплексе;
  • управление осуществляется при помощи обычного ПК или пульта.

Расчет вентиляции спортивного зала

На основании полученных от заказчика данных инженеры формируют техническое задание (ТЗ), в котором описываются все требования к воздухообмену в помещениях.

Расчет проводится в несколько этапов с применением профессионального программного обеспечения.

  • На основании ТЗ рассчитываются показатели необходимого воздухообмена, их объем и скорость, формируются схемы потоков.
  • Выбирается производительность, мощность силового оборудования.
  • Определяются схемы нагрева/охлаждения, осушения /увлажнения воздушных потоков.
  • Рассчитывается сечение, длина воздуховодов, их конфигурация и способы крепления.

После расчетов выполняется графическая часть, в которой помимо генерального чертежа изготавливается деталировка узлов.

Технические данные всех применяемых деталей, основных и вспомогательных элементов отображаются в спецификации.

Особенности проектирования

Проектирование вентиляции фитнес-зала – это сложный процесс, к которому привлекаются инженеры с профильным образованием. Такой подход позволяет выбрать наиболее эффективное оборудование.

Проект утверждается заказчиком, согласовывается со смежными подрядчиками, отправляется на утверждение контролирующих органов. Инженеры нашей компании следят за изменениями в законодательстве, поэтому наша документация быстро проходит согласования.

Мы подготовили несколько типовых проектов вентилирования объектов с различной площадью. В проектах были учтены особенности спортивных комплексов, средняя посещаемость, наличие мест для зрителей и другие факторы, влияющие на выбор схемы вентилирования и оптимального оборудования. После проведения расчета были подобраны силовые агрегаты, вспомогательные элементы, конфигурация и длина воздуховодов. Эта информация, оформленная в виде калькулятора, помещена на сайте компании.

Для расчета стоимости необходимо выбрать площадь комплекса, тип вентиляции, и калькулятор в течение нескольких секунд выдаст предварительный результат.

Монтаж вентиляции в спортивном зале

Монтаж вентиляции в спортзале проводится профильными компаниями, поскольку ошибки при размещении, крепеже воздуховодов, установке основных агрегатов и дополнительных систем снизят производительность и увеличат расходы на эксплуатацию. Низкая производительность нарушит рассчитанные воздушные потоки и не сможет обеспечить требуемый воздухообмен.

Монтаж производится по разработанному графику, который согласован со смежными организациями. Установка проводится поэтапно.

  • Выбранные элементы хранятся на складе компании, чтобы не перегружать строительную площадку и защитить оборудование от случайных повреждений.
  • Доставка на объект проводится согласно графику – поэтапно.
  • Для грузовых операций и монтажа силовых установок на кровле применяется специализированные подъемники. Процесс осуществляют бригады, прошедшие специальную подготовку.
  • Сборка элементов корпусов проводится внизу с последующим подъемом и закреплением конструкций.
  • Все швы герметизируются специальными прокладками.
  • Система теплообмена и орошения устанавливается в каналы воздуховодов. Фильтры закрепляются на штатных местах.
  • Монтируются силовые установки.
  • Датчики и автоматика устанавливаются согласно проектной документации.
  • Проводятся пробные пуски на различных мощностях, система выводится на проектную производительность. Выявляются, устраняются дефекты, тестируется автоматическое управление.
